PRAHA - Perímetro de Rega do Aproveitamento Hidroagrícola do Açafal - Blocos de Rega
Escolha de visão do Bloco de Rega:

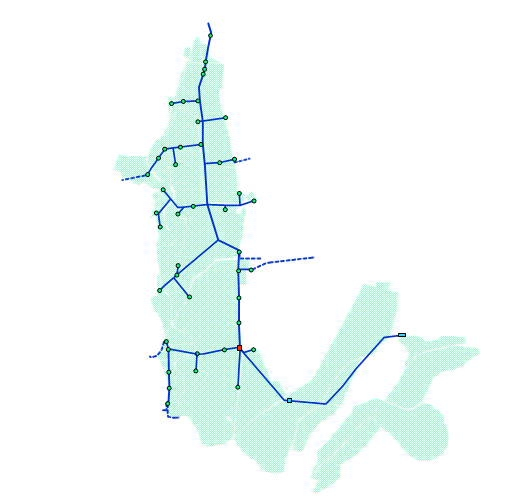

Rede Geral
Rede de Baixa Pressão
Estação do Açafal
Rede de Alta Pressão
Depósito do Monte do Cabeço
Rede Principal:
- Extensão - 2770 m
- Diâmetro - 800 mm
- Material - FF (Ferro Fundido)

Rede Secundária (Baixa Pressão):
- Extensão (Total) - 5,4 Km (aprox.)
- Diâmetro - variável em função da distribuição
- Material - PVC

Rede Alta Pressão:
- Extensão -
- Diâmetro -
- Material - PVC

Rede Bombagem (conduta elevatória):
- Extensão - 1,7 km
- Diâmetro - 400 mm
- Material - PVC
Rede principal:
- Extensão - 2,7 km
- Diâmetro - 800 mm
- Material - FF (Ferro Fundido)

Rede secundária:
- Extensão - 5,4 km
- Diâmetro - 400 a 110 mm
- Material - PVC
- Unidades de rega - 23
- Bocas de rega (Hidrantes) - 43
Estação Elevatória (Baixa Pressão):
- Grupos electrobomba: 2 (sistema alternado)
- Caudal - Q: 270 m3/h
- Altura manométrica - Hm: 37 m.c.a
- Potência: 45 kw x 2
- Sistema de funcionamento: Automático GSM
- Hardware - Omron PCL CJ1M
- Sistema de vigilância e monotorização: GSM-3G

Estação Bombagem (Alta Pressão) - Grupo Autónomo:
- Grupos electrobomba: 1
- Caudal - Q: --- m3/h
- Altura manométrica - Hm: -- m.c.a
- Potência: -- kw
- Sistema de funcionamento: Semi-Automático
Sistema de abastecimento:
- Estação do Açafal

Rede Principal:
- Extensão: -- km
- Diâmetro: -- mm
- Material: PVC - Unidades de rega - 1
- Bocas de rega (Hidrantes) - 1
Sistema de abastecimento:
- Estação do Açafal

Depósito:
- Tipo de distribuição: Baixa Pressão
- Capacidade máxima: --- m3
- Nível Máximo: -- m
- Nível Mínimo: -- m
- Sistema de funcionamento: Automático GSM
- Hardware - Omron PCL CJ1M
- Sistema de vigilância e monotorização: GSM-3G

Rede Bombagem (conduta elevatória):
- Extensão - 1,7 km
- Diâmetro - 400 mm
- Material - PVC
- Depósito intermédio de compensação
Ortofotomapa:
©2011 MicrosoftCorporation
© 2010GeoEye © 2010IGP ©2010 Blom
Data de Actualização: 29/03/2015 - 12:00 horas UTC
