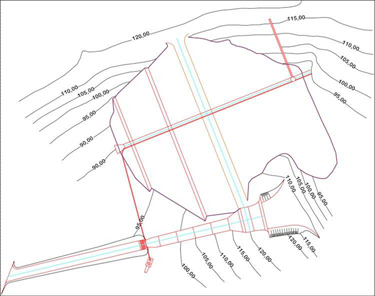

PRAHA - BARRAGEM DO AÇAFAL: Características, Dados Técnicos e Desenhos
Barragem:
Tipo: Aterro com perfil zonado
Altura máx. acima nível fundação: 29,90 m
Altura acima do terreno natural: 26 m
Cota do coroamento: 116 m
Comprimento do coroamento: 121 m
Largura do coroamento: 7,5 m
Inclinação paramento montante: 1/2,7 (V/H)
Inclinação paramento de jusante: 1/2,2 (V/H)
N.º de banquetas: 1 (cota = 106,00 m; largura = 2,00 m)
Volume corpo barragem: 138,178 x 103 m3
Albufeira:
Área inundada: 20 ha
Capacidade (NPA): 1,790 x 106 m3
Capacidade útil (NPA): 1,553 x 106 m3
Volume morto: 0,237 x 106 m3
Nível de Pleno Armazenamento (NPA): 112,60 m
Nível de Máxima Cheia (NMC): 114,75 m
Nível mínimo exploração (Nme): 100,00 m
Descarga de fundo:
Localização: Central, na zona do antigo leito da ribeira.
Tipo: Torre em betão seguida de conduta sob o terreno. O circuito da Descarga de Fundo é comum ao da Tomada de Água até à derivação para o sistema de rega (by-pass). Deste ponto para jusante a conduta da descarga de fundo prolonga-se por um conver-gente e um pequeno trecho com 350 mm de diâmetro, terminando com uma válvula de jacto oco. A derivação para a rede de rega está equipada com uma válvula de borbo-leta DN 600 PN 10.
Tomada de água:
Localização: Central, na zona do antigo leito da ribeira.
Diâmetro interior da torre: 2,00 m
Diâmetro da conduta: 700 mm
Caudal máximo: 1,5 m3/s
Controlo a montante: 2 comportas de corrediça
Controle a jusante da descarga de fundo: Válvula de jacto oco DN 350
Controle a jusante da tomada de água: Válvula de borboleta DN 600 PN 10
Localização: Margem esquerda
Tipo de soleira: Em labirinto
Tipo de controlo: Sem controlo
Tipo de descarregador: Canal de encosta
Cota da crista da soleira: 112,60 m
Desenvolvimento da soleira: 47,30 m
Caudal de dimensionamento: 189 m3/s
Período de retorno: 1000 anos
Caudal ponta cheia afluente: 191,5 m3/s
Canal de descarga em betão com secção rectangular
Dissipação de energia: Salto de esqui
Descarregador de cheias:
